功能特点
国内采用工控嵌入式计算机平台系统，全电脑win7系统操作平台，集成化软件测试，并配有电缆故障测试软件。
◆ 国内采用12.1in大屏幕触摸系统，触控鼠标双操控，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性。
◆ 采用新的USB通信接口，采集信号稳定，主机可自动选择低达6.25MHz、高达100MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。
◆ 软件实现低压脉冲、多次脉冲法全自动识别搜索，波形故障拐点自动卡位，故障距离仪器自动读取并显示，,同屏三区显示波形, 同屏随机显示十个低压脉冲波形供选择，同时实现自动和人为处理两种模式 ,使得对波形实现双重卡位操作，双游标移动可精确到0.15米，提高粗测精度，减少波形误差。

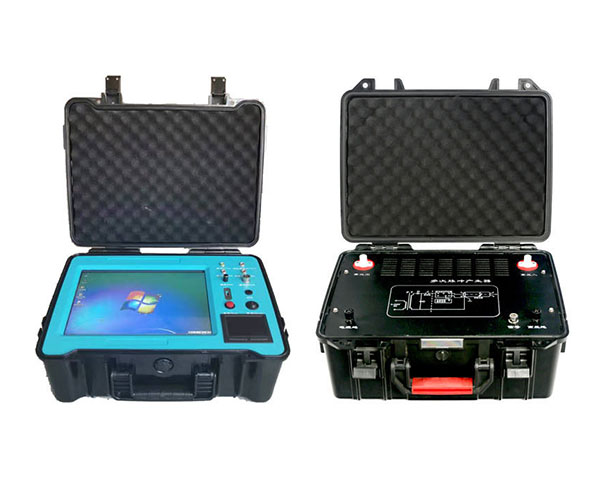

◆ 独特的多次脉冲法产生器设计,现场无须倒线即可完成三种方法测试,且一次放电，可得十次低压短路脉冲波形,大大降低了大振荡的干扰，多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。
◆ 主机支持主机自带WIFI接收功能，专用4G软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作（选配）
◆ 内置现场波形和现场实物接线图，利于现场测试比对和日常学习，并能自动生成测试报告并打印。
技术参数
◆ 可测试各种35kV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
◆ 可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
◆ 可测量长度已知的任何电缆中电波传播的速度。
◆ 可测试电力电缆埋设路径及埋设深度
◆ 显示方式：12.1英寸工业级液晶屏（win7操作平台）
◆ 测试距离：不小于60km
◆ 操作方式：双操作，触摸笔兼触控鼠标操作
◆ 测试方法：低压脉冲法、冲闪电流法、多次脉冲法
◆ 存储空间：固定8G
◆ 短测试距离（盲区）：0-5米或无盲区
◆ 分辨率：V/fm；V为传波速度m/μs；软件游标0.10米
◆ 精确定点误差：±0.2m
◆ 测试误差：系统误差小于±1%
◆ 仪器采样频率：100MHz、50MHz、25MHz、12.5MHz、6.25MHz
◆ 脉冲宽度：100ns、200ns、1μs、2μs、5μs（软件自动匹配）
◆ 待机时间：可连续使用6小时左右
◆ 主机重量：7kg
◆ 外形尺寸：180mm×300mm×400mm
◆ 环境温度：-20℃～﹢40℃，相对湿度：80%
◆ 电源与功耗：AC 220V±10% 不大于15W DC 12V（7AH）不大于20W
路径仪技术指标：
本仪器采用了微电脑中央处理器及专用集成电路。其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。仪器更加皮实、耐用，从而降低了仪器的返修率。路由接收机采用了大容量电池供电，具有待电时间更长的优点。
一、基本组成和主要用途
本仪器由以下两部分组成：
发射机：向被测低压电缆发送测试信号。
路由接收机：在地埋线（低压电缆）附近通过天线接收信号。为了方便探测埋地线缆路径及埋深接收天线可水平、垂直、及45°角调节。
二、技术指标
◆ 探测距离 < 15km ◆ 探测深度 ≤ 3m ◆ 路由误差 < 5cm
发射机：
◆ 输出频率：发射频率9.82kHz ◆ 输出功率：2W
路由接收机：
◆ 输入频率： 9.82kHz ◆ 探测路由误差： ±２cm
◆ 探测埋深误差： ±５cm ◆ 电池： 9V层叠电池，连续工作8小时
