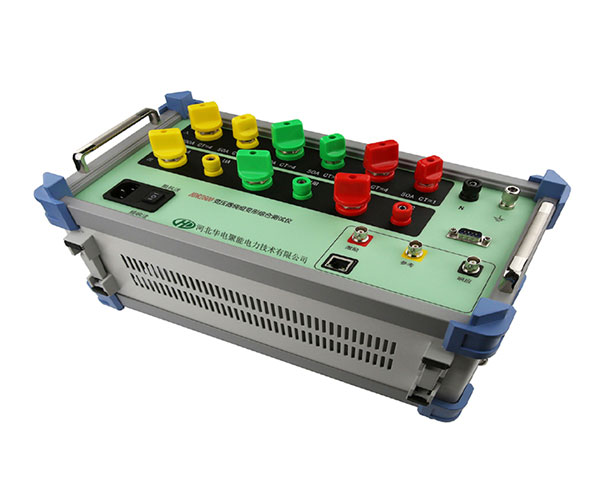

HDRZ600变压器绕组变形综合测试仪

功能特点：

1、采用频率响应法和短路阻抗法进行测量诊断，在不吊罩的情况下检测变压器各个绕组的特性，并对检测结果进行纵向或横向比较，以判断变压器绕组可能发生的变形情况；

2、仪器采用分体式结构，测试主机与软件平台之间采用以太网连接，即插即用；

3、采用航天线性电源为数据采集单元供电，确保电源的稳定性；数字傅里叶变换滤波技术，消除现场干扰信号的影响，确保测试数据的重复性；

4、仪器智能化程度高，操作简单，使用方便，测量速度快；

5、仪器采用高速高精度AD转换器，确保测试数据精准度高、稳定重复性好；

6、扫频测试自动化程度高，在输入、输出信号线连接好后，只需要按一个键就可以完成所有的测量工作；

7、扫频测试部分可以同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论；

8、阻抗测试时，当输入电压小于500V，电流小于50A时，可直接测量。

9、阻抗测试部分可以自动折算，完成对阻抗值的准确测量及阻抗值的自动比对，实现对变压器绕组的变形诊断；

10、具备测试报告生成、打印、保存及图谱插入等功能，便于报告编写；自带数据库功能，能方便实现数据查询及数据比对。

技术指标：

（一）频响法技术指标

1、扫频范围：100Hz～2MHz（可定制100Hz～10MHz）

2、频率精度：0.005％

3、扫频方式：线性或对数，可任意设置扫频点数

4、扫频间隔：小于1KHZ

5、测量频率范围：－100dB～20dB

6、扫频激励输出：20Vpp

7、检测精度：优于±0.5dB

8、阻抗匹配：在被测绕组的激励和响应端与地之间加50欧姆电阻（安装在测试夹内）

9、输入端口阻抗：大于1M欧姆

10、干扰抑制能力：具备选频滤波功能，通频带的宽度小于选频滤波器中心频率的1%

11、数据存储格式：Excel数据格式，可用纯文本方式打开

 （二）阻抗法技术指标

1、电压参数：量程范围：25-500V，精度：0.1%（直接测量）

2、电流参数：量程范围：0.5A-50A，精度：0.1%（直接测量）

3、频率参数：量程范围：45-75Hz，精度：0.1%

4、有功功率：量程范围：0.2≥Cosφ≥1.0，精度：0.5%

5、短路阻抗：量程范围：0-100%，精度：0.2%
